本发明涉及LED显示屏相关领域,具体为一种风能供能的自动升降LED显示屏支架。

背景技术

随着科技的飞速发展，我们的社会多姿多彩，其中，我们的城市能绚丽多彩离不开LED，LED电子显示屏集微电子技术、计算机技术、信息处理于一体，具有色彩鲜艳、动态范围广、亮度高、寿命长、工作稳定可靠等优点。LED显示屏广泛应用于商业传媒、文化演出市场、体育场馆、信息传播、新闻发布、证券交易等，可以满足不同环境的需要。

传统的路边交通LED显示屏，由于过往车辆多，造成显示屏灰尘也很多，而又难以清理，同时耗能也较大。

发明内容

本发明的目的在于提供一种风能供能的自动升降LED显示屏支架，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：一种风能供能的自动升降LED显示屏支架,包括机体，所述机体下侧设有上升控制空间，所述上升控制空间下侧设有清理驱动空间，所述清理驱动空间上侧设有抵接空间，所述抵接空间上侧设有开口向上的，所述左侧设有升降空间，所述升降空间左侧设有发电空间，所述发电空间、所述升降空间、所述、所述抵接空间与所述上升控制空间直接设有用于LED显示屏自动升降装置，所述自动升降装置包括转动连接安装在所述发电空间右侧壁的输出转轴，所述输出转轴向右延伸贯穿所述发电空间右侧壁进入所述升降空间且与所述升降空间左侧比转动连接，所述输出转轴上在所述升降空间中固设有输出锥齿轮，所述升降空间上侧壁转动连接有升降花键轴，所述升降花键轴向上延伸贯穿所述升降空间上侧壁进入所述机体上侧面，且与所述机体上侧面转动连接，所述升降花键轴上固设有升降带轮，所述升降花键轴上在所述升降空间中花键连接有升降套筒，所述升降套筒上转动连接有升降抵接板，所述升降抵接板与所述升降空间右侧壁滑动连接，所述升降抵接板上侧面与所述升降空间上侧壁之间连接有升降弹簧，所述升降套筒下侧固设有下降锥齿轮，所述下降锥齿轮能与所述输出锥齿轮啮合，所述升降套筒下侧固设有上升锥齿轮，所述上升锥齿轮能与所述输出锥齿轮啮合，所述带轮空间上侧壁转动连接有固定架丝杠，所述固定架丝杠向上延伸贯穿所述带轮空间上侧壁进入所述机体上侧面，且与所述机体上侧面转动连接，所述固定架丝杠上固设有右丝杠带轮，所述右丝杠带轮与所述升降带轮之间连接有丝杠皮带，所述固定架丝杠与所述升降花键轴上侧螺纹连接有显示屏固定板，所述显示屏固定板用于安装LED显示屏，所述左右侧壁固设有过滤网，所述中滑动连接有受压滑板，所述受压滑板中设有上下贯穿的下落通到，所述下落通到左右侧壁连通有开关滑槽，所述开关滑槽中滑动连接有开关滑板，所述开关滑板左侧面与所述开关滑槽左侧壁之间连接有开关弹簧，所述开关滑板中设有上下贯穿的开关开口，所述开关开口能与所述下落通到相连通，所述受压滑板下侧面左右对称分别固设有受压滑柱，每个所述受压滑柱与所述下侧壁滑动连接，所述受压滑板下侧面与所述下侧壁之间左右对称分别连接有受压弹簧，所述受压滑板右侧壁连通有开口向后的流出通道，所述受压滑板下侧面固设有下降滑杆，所述下降滑杆与所述下侧壁滑动连接，所述下降滑杆左侧固设有下降抵接板，所述下降抵接板能与所述升降抵接板抵接，所述抵接空间下侧壁转动连接有上升丝杠，所述上升丝杠上螺纹连接有上升顶块，所述上升顶块嫩与所述升降抵接板抵接，所述上升丝杠下侧固设有上升带轮，所述上升控制空间后侧壁设有开口向前的滑块滑槽，所述滑块滑槽中滑动连接有控制滑块，所述显示屏固定板下侧固设有控制长臂，所述控制长臂与所述机体上侧面滑动连接，所述控制长臂能与所述控制滑块抵接，所述控制滑块与所述开关滑板右侧之间连接有连接钢丝，所述控制滑块下侧面与所述滑块滑槽下侧壁之间连接有滑块弹簧，所述发电空间之间设有用于LED显示屏供能的风力发电装置，所述发电空间与所述清理驱动空间之间设有用于LED显示屏的清理装置。

作为优选，所述发电装置包括转动连接安装在所述机体上侧面的贯穿轴，所述贯穿轴向下延伸贯穿所述机体上侧面进入所述发电空间，且与所述发电空间上侧壁转动连接，所述贯穿轴上固设有发电扇叶，所述发电扇叶用于风力收集，所述贯穿轴下侧固设有贯穿锥齿轮，所述发电空间后侧壁转动连接有下齿轮转轴，所述下齿轮转轴上固设有下发电锥齿轮，所述下发电锥齿轮与所述贯穿锥齿轮啮合，所述下齿轮转轴上固设有下发电齿轮，所述发电空间右侧壁故事有发电固定块，所述发电固定块中设有前后贯穿的发电滑槽，所述发电滑槽中滑动连接有发电滑块，所述发电滑块中转动连接有发电滑块转轴，所述发电滑块转轴后侧固设有滑动齿轮，所述滑动齿轮与所述下发电齿轮啮合，所述发电空间后侧壁转动连接有左发电齿轮轴，所述左发电齿轮轴上固设有左发电齿轮，所述左发电齿轮能与所述滑动齿轮啮合，所述发电空间后侧壁固设有发电机，所述发电机为发电机，所述发电机上固设有右发电转轴，所述右发电转轴上固设有右发电齿轮，所述右发电齿轮能与所述滑动齿轮啮合，所述右发电齿轮与所述左发电齿轮啮合，所述右发电转轴，所述右发电转轴上固设有右锥齿轮，所述输出转轴上固设有从动锥齿轮，所述从动锥齿轮与所述右锥齿轮啮合。

作为优选，所述清理装置包括固定安装在所述发电空间下侧壁的清理电机，所述清理电机由所述发电机提供能量，所述清理电机上动力连接有清理丝杠，所述清理丝杠向右延伸贯穿所述发电空间右侧壁进入所述清理驱动空间，且与所述清理驱动空间左侧壁转动连接，所述清理丝杠上螺纹连接有清理固定块，所述清理固定块中转动连接有清理转轴，所述清理转轴向上延伸贯穿所述清理驱动空间上侧壁进入所述机体上侧面，且与所述机体上侧面滑动连接，所述清理转轴下侧固设有清理齿轮，所述清理驱动空间后侧壁固设有清理齿条，所述清理齿条与所述清理齿轮啮合，所述清理固定块上侧面固设有控制齿条，所述清理转轴上侧固设有清理滚筒，所述清理滚筒用于LED显示屏的清理，所述清理驱动空间上侧壁转动连接有控制转轴，所述控制转轴向上延伸贯穿所述清理驱动空间上侧壁进入所述上升控制空间，且与所述上升控制空间下侧壁转动连接，所述控制转轴上固设有控制齿轮，所述控制齿轮能与所述控制齿条啮合，所述控制转轴上侧固设有控制带轮，所述控制带轮与所述上升带轮之间连接有控制皮带。

作为优选，所述滑块弹簧使用的是低锰弹簧钢材料，使得所述滑块弹簧具有淬透性好、强度高的优点，同时性价比高。

作为优选，所述升降弹簧使用的是硅锰弹簧钢材料，使其具有较高的强度，与较好的弹性，同时容易脱碳，回弹力较好。

综上所述，本发明有益效果是：本发明可以有效的利用风能对LED屏提供能量，大大减少了能源的消耗，同时还能在雨天对LED显示屏进行清理，很好的解决了人工对LED显示屏难清理的缺点，同时风能不仅不需要额外消耗能源，而且更加环保，同时也可以保障人们长期使用，对我们生活的环境有了更好的保护。

附图说明

为了更清楚地说明发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

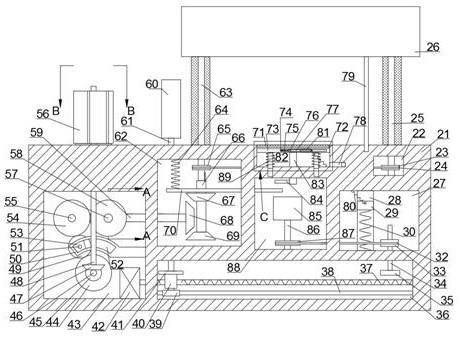

图1为本发明一种风能供能的自动升降LED显示屏支架整体全剖的主视结构示意图；

图2为本发明图1中A-A处局部剖视图；

图3为本发明图1中B-B处局部剖视图;

图4为本发明图1中C处局部放大图。

具体实施方式

本说明书中公开的所有特征，或公开的所有方法或过程中的步骤，除了互相排斥的特征和或步骤以外，均可以以任何方式组合。

本说明书（包括任何附加权利要求、摘要和附图）中公开的任一特征，除非特别叙述，均可被其他等效或具有类似目的的替代特征加以替换。即，除非特别叙述，每个特征只是一系列等效或类似特征中的一个例子而已。

下面结合图1-4对本发明进行详细说明，其中，为叙述方便，现对下文所说的方位规定如下：下文所说的上下左右前后方向与图1视图方向的前后左右上下的方向一致，图1为本发明装置的正视图，图1所示方向与本发明装置正视方向的前后左右上下方向一致。

请参阅图1-4，本发明提供的一种实施例：一种风能供能的自动升降LED显示屏支架,包括机体21，所述机体21下侧设有上升控制空间27，所述上升控制空间27下侧设有清理驱动空间36，所述清理驱动空间36上侧设有抵接空间88，所述抵接空间88上侧设有开口向上的72，所述72左侧设有升降空间62，所述升降空间62左侧设有发电空间43，所述发电空间43、所述升降空间62、所述72、所述抵接空间88与所述上升控制空间27直接设有用于LED显示屏自动升降装置，所述自动升降装置包括转动连接安装在所述发电空间43右侧壁的输出转轴59，所述输出转轴59向右延伸贯穿所述发电空间43右侧壁进入所述升降空间62且与所述升降空间62左侧比转动连接，所述输出转轴59上在所述升降空间62中固设有输出锥齿轮68，所述升降空间62上侧壁转动连接有升降花键轴63，所述升降花键轴63向上延伸贯穿所述升降空间62上侧壁进入所述机体21上侧面，且与所述机体21上侧面转动连接，所述升降花键轴63上固设有升降带轮65，所述升降花键轴63上在所述升降空间62中花键连接有升降套筒66，所述升降套筒66上转动连接有升降抵接板70，所述升降抵接板70与所述升降空间62右侧壁滑动连接，所述升降抵接板70上侧面与所述升降空间62上侧壁之间连接有升降弹簧64，所述升降套筒66下侧固设有下降锥齿轮67，所述下降锥齿轮67能与所述输出锥齿轮68啮合，所述升降套筒66下侧固设有上升锥齿轮69，所述上升锥齿轮69能与所述输出锥齿轮68啮合，所述带轮空间22上侧壁转动连接有固定架丝杠25，所述固定架丝杠25向上延伸贯穿所述带轮空间22上侧壁进入所述机体21上侧面，且与所述机体21上侧面转动连接，所述固定架丝杠25上固设有右丝杠带轮23，所述右丝杠带轮23与所述升降带轮65之间连接有丝杠皮带24，所述固定架丝杠25与所述升降花键轴63上侧螺纹连接有显示屏固定板26，所述显示屏固定板26用于安装LED显示屏，所述72左右侧壁固设有过滤网71，所述72中滑动连接有受压滑板73，所述受压滑板73中设有上下贯穿的下落通到81，所述下落通到81左右侧壁连通有开关滑槽74，所述开关滑槽74中滑动连接有开关滑板76，所述开关滑板76左侧面与所述开关滑槽74左侧壁之间连接有开关弹簧75，所述开关滑板76中设有上下贯穿的开关开口77，所述开关开口77能与所述下落通到81相连通，所述受压滑板73下侧面左右对称分别固设有受压滑柱89，每个所述受压滑柱89与所述72下侧壁滑动连接，所述受压滑板73下侧面与所述72下侧壁之间左右对称分别连接有受压弹簧82，所述受压滑板73右侧壁连通有开口向后的流出通道78，所述受压滑板73下侧面固设有下降滑杆83，所述下降滑杆83与所述72下侧壁滑动连接，所述下降滑杆83左侧固设有下降抵接板84，所述下降抵接板84能与所述升降抵接板70抵接，所述抵接空间88下侧壁转动连接有上升丝杠86，所述上升丝杠86上螺纹连接有上升顶块85，所述上升顶块85嫩与所述升降抵接板70抵接，所述上升丝杠86下侧固设有上升带轮87，所述上升控制空间27后侧壁设有开口向前的滑块滑槽28，所述滑块滑槽28中滑动连接有控制滑块29，所述显示屏固定板26下侧固设有控制长臂79，所述控制长臂79与所述机体21上侧面滑动连接，所述控制长臂79能与所述控制滑块29抵接，所述控制滑块29与所述开关滑板76右侧之间连接有连接钢丝80，所述控制滑块29下侧面与所述滑块滑槽28下侧壁之间连接有滑块弹簧30，所述发电空间43之间设有用于LED显示屏供能的风力发电装置，所述发电空间43与所述清理驱动空间36之间设有用于LED显示屏的清理装置。

另外，在一个实施例中，所述发电装置包括转动连接安装在所述机体21上侧面的贯穿轴48，所述贯穿轴48向下延伸贯穿所述机体21上侧面进入所述发电空间43，且与所述发电空间43上侧壁转动连接，所述贯穿轴48上固设有发电扇叶56，所述发电扇叶56用于风力收集，所述贯穿轴48下侧固设有贯穿锥齿轮47，所述发电空间43后侧壁转动连接有下齿轮转轴46，所述下齿轮转轴46上固设有下发电锥齿轮45，所述下发电锥齿轮45与所述贯穿锥齿轮47啮合，所述下齿轮转轴46上固设有下发电齿轮44，所述发电空间43右侧壁故事有发电固定块50，所述发电固定块50中设有前后贯穿的发电滑槽52，所述发电滑槽52中滑动连接有发电滑块53，所述发电滑块53中转动连接有发电滑块转轴51，所述发电滑块转轴51后侧固设有滑动齿轮49，所述滑动齿轮49与所述下发电齿轮44啮合，所述发电空间43后侧壁转动连接有左发电齿轮轴55，所述左发电齿轮轴55上固设有左发电齿轮54，所述左发电齿轮54能与所述滑动齿轮49啮合，所述发电空间43后侧壁固设有发电机90，所述发电机90为发电机，所述发电机90上固设有右发电转轴57，所述右发电转轴57上固设有右发电齿轮58，所述右发电齿轮58能与所述滑动齿轮49啮合，所述右发电齿轮58与所述左发电齿轮54啮合，所述右发电转轴57，所述右发电转轴57上固设有右锥齿轮91，所述输出转轴59上固设有从动锥齿轮92，所述从动锥齿轮92与所述右锥齿轮91啮合。

另外，在一个实施例中，所述清理装置包括固定安装在所述发电空间43下侧壁的清理电机42，所述清理电机42由所述发电机90提供能量，所述清理电机42上动力连接有清理丝杠37，所述清理丝杠37向右延伸贯穿所述发电空间43右侧壁进入所述清理驱动空间36，且与所述清理驱动空间36左侧壁转动连接，所述清理丝杠37上螺纹连接有清理固定块40，所述清理固定块40中转动连接有清理转轴61，所述清理转轴61向上延伸贯穿所述清理驱动空间36上侧壁进入所述机体21上侧面，且与所述机体21上侧面滑动连接，所述清理转轴61下侧固设有清理齿轮39，所述清理驱动空间36后侧壁固设有清理齿条38，所述清理齿条38与所述清理齿轮39啮合，所述清理固定块40上侧面固设有控制齿条41，所述清理转轴61上侧固设有清理滚筒60，所述清理滚筒60用于LED显示屏的清理，所述清理驱动空间36上侧壁转动连接有控制转轴34，所述控制转轴34向上延伸贯穿所述清理驱动空间36上侧壁进入所述上升控制空间27，且与所述上升控制空间27下侧壁转动连接，所述控制转轴34上固设有控制齿轮35，所述控制齿轮35能与所述控制齿条41啮合，所述控制转轴34上侧固设有控制带轮33，所述控制带轮33与所述上升带轮87之间连接有控制皮带32。

另外，在一个实施例中，所述滑块弹簧30使用的是低锰弹簧钢材料，使得所述滑块弹簧30具有淬透性好、强度高的优点，同时性价比高。

另外，在一个实施例中，所述升降弹簧64使用的是硅锰弹簧钢材料，使其具有较高的强度，与较好的弹性，同时容易脱碳，回弹力较好。

初始状态，输出锥齿轮68与下降锥齿轮67未啮合，输出锥齿轮68与上升锥齿轮69未啮合，下落通到81与开关开口77未连通。

当风吹动发电扇叶56顺时针转动时，从而带动贯穿轴48顺时针转动，从而带动下发电锥齿轮45逆时针转动，从而带动下齿轮转轴46逆时针转动，从而带动下发电齿轮44逆时针转动，从而带动滑动齿轮49顺时针转动，从而带动左发电齿轮54逆时针转动，从而带动右发电齿轮58顺时针转动，从而带动右发电转轴57顺时针转动，从而给发电机90发电，当风吹动发电扇叶56逆时针转动时，从而带动贯穿轴48逆时针转动，从而带动下发电锥齿轮45顺时针转动，从而带动下齿轮转轴46顺时针转动，从而带动下发电齿轮44顺时针转动，从而带动滑动齿轮49逆时针转动，从而带动发电滑块53往右滑动，从而使得滑动齿轮49与右发电齿轮58啮合，从而带动右发电齿轮58顺时针转动，从而带动右发电转轴57顺时针转动，从而给发电机90发电，使得无论风怎么吹右发电转轴57都是顺时针转动的，从而带动右锥齿轮91转动，从而带动从动锥齿轮92转动，从而带动输出转轴59转动，从而带动输出锥齿轮68转动，当下雨的时候，雨水穿过过滤网71进入到受压滑板73上侧面，从而挤压受压滑板73往下滑动，从而压缩受压弹簧82，从而带动下降滑杆83往下滑动，从而达到下降抵接板84往下滑动，从而抵接到升降抵接板70，带动升降抵接板70往下滑动，从而使得升降弹簧64拉伸，从而带动升降套筒66往下滑动，从而使得下降锥齿轮67与输出锥齿轮68啮合，从而带动升降花键轴63转动，从而带动升降带轮65转动，从而带动右丝杠带轮23转动，从而带动固定架丝杠25转动，从而使得显示屏固定板26往下移动，从而带动控制长臂79往下移动，当控制长臂79抵接到控制滑块29时，从而带动控制滑块29往下滑动，从而挤压滑块弹簧30，从而拉动连接钢丝80，从而带动开关滑板76往右滑动，使得下落通到81与开关开口77连通，从而使得雨水掉落从而流出通道78中流出，从而使得受压滑柱89复位，从而使得下降滑杆83往上滑动，从而使得升降弹簧64复位，从而带动升降套筒66往上滑动，从而使得下降锥齿轮67与输出锥齿轮68脱离啮合，此时清理电机42启动，从而带动清理丝杠37转动，从而带动清理固定块40往右移动，从而带动控制齿条41与清理齿轮39往右移动，从而带动清理齿轮39转动，从而带动清理转轴61转动，从而带动清理滚筒60转动，从而对LED显示屏进行清理，当控制齿条41运动到与控制齿轮35啮合时，从而带动控制齿轮35转动，从而带动控制转轴34转动，从而带动控制带轮33转动，从而带动上升带轮87转动，从而带动上升丝杠86转动，从而带动上升顶块85往上移动，从而抵接到升降抵接板70，从而带动升降抵接板70往上移动，从而带动升降套筒66往上移动，从而使得上升锥齿轮69与输出锥齿轮68啮合，从而带动升降花键轴63与固定架丝杠25转动，从而带动显示屏固定板26往上移动。

本发明的有益效果是：本发明可以有效的利用风能对LED屏提供能量，大大减少了能源的消耗，同时还能在雨天对LED显示屏进行清理，很好的解决了人工对LED显示屏难清理的缺点，同时风能不仅不需要额外消耗能源，而且更加环保，同时也可以保障人们长期使用，对我们生活的环境有了更好的保护。

以上所述，仅为发明的具体实施方式，但发明的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在发明的保护范围之内。因此，发明的保护范围应该以权利要求书所限定的保护范围为准。
